    Planung, Konstruktion, CAD

Unser Büro bietet das komplette Spektrum der Produktentwicklung für den Werkzeugbau. Beginnend mit Planung und Herstellbarbarkeitsanalyse über die Ausarbeitung der Solidkonstruktion bis zur Bereitstellung der resultierenden Daten und Zeichnungen.

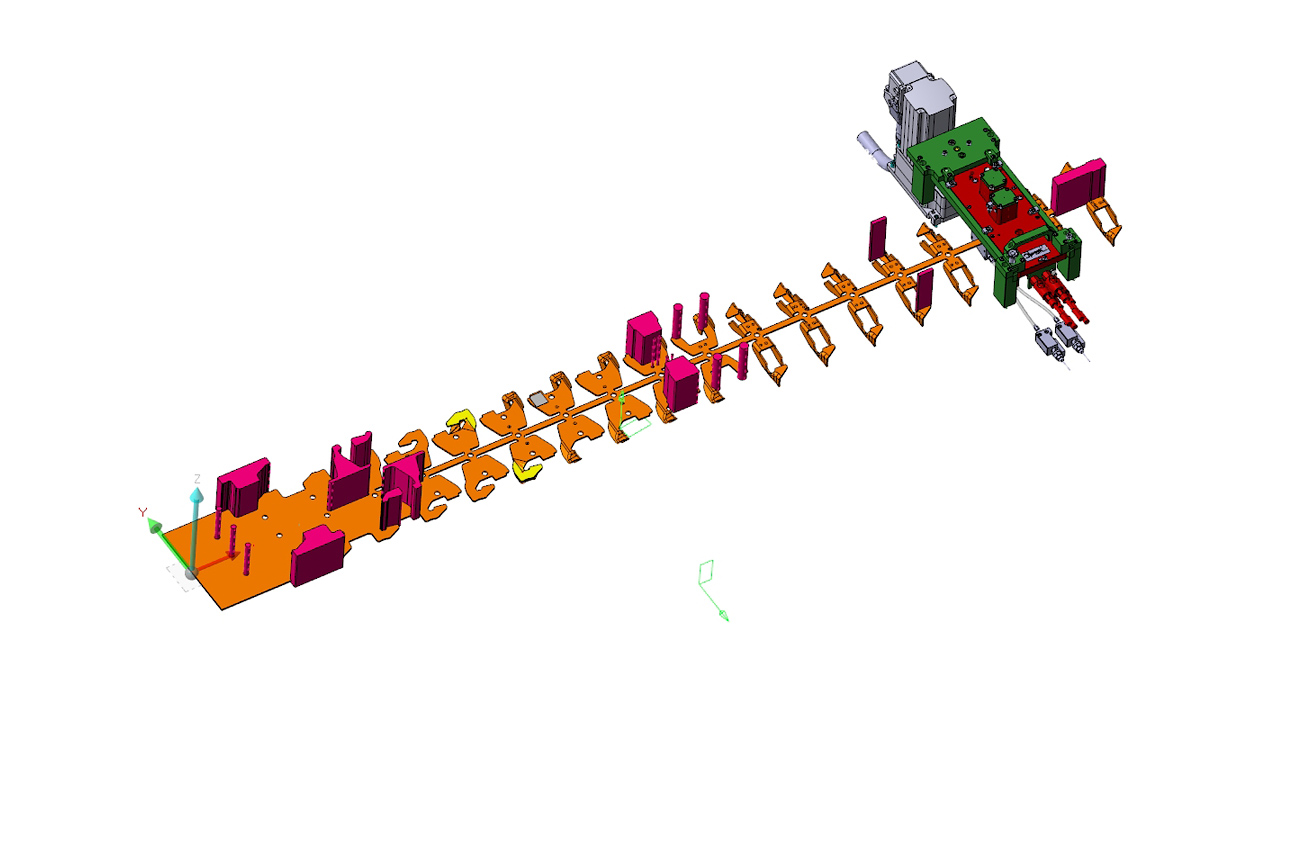

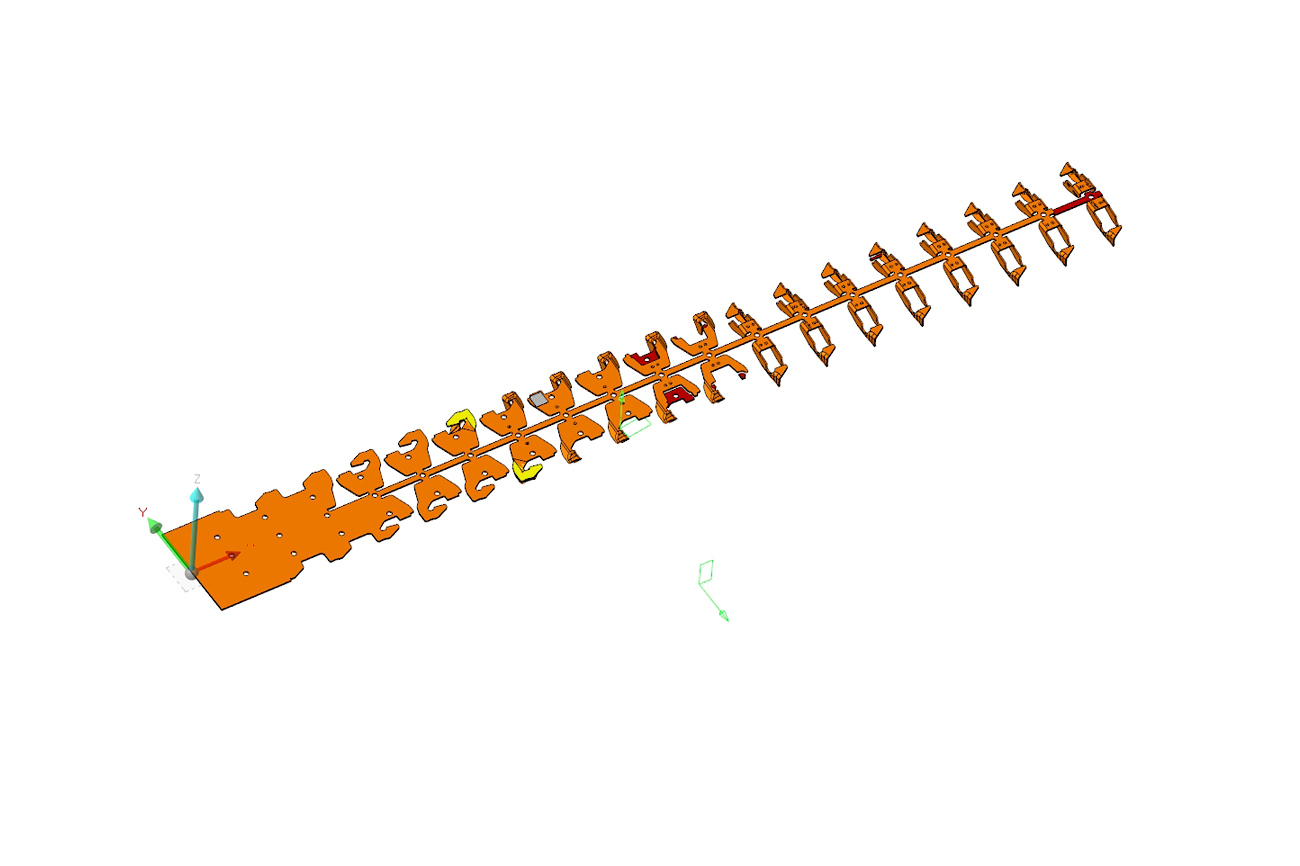

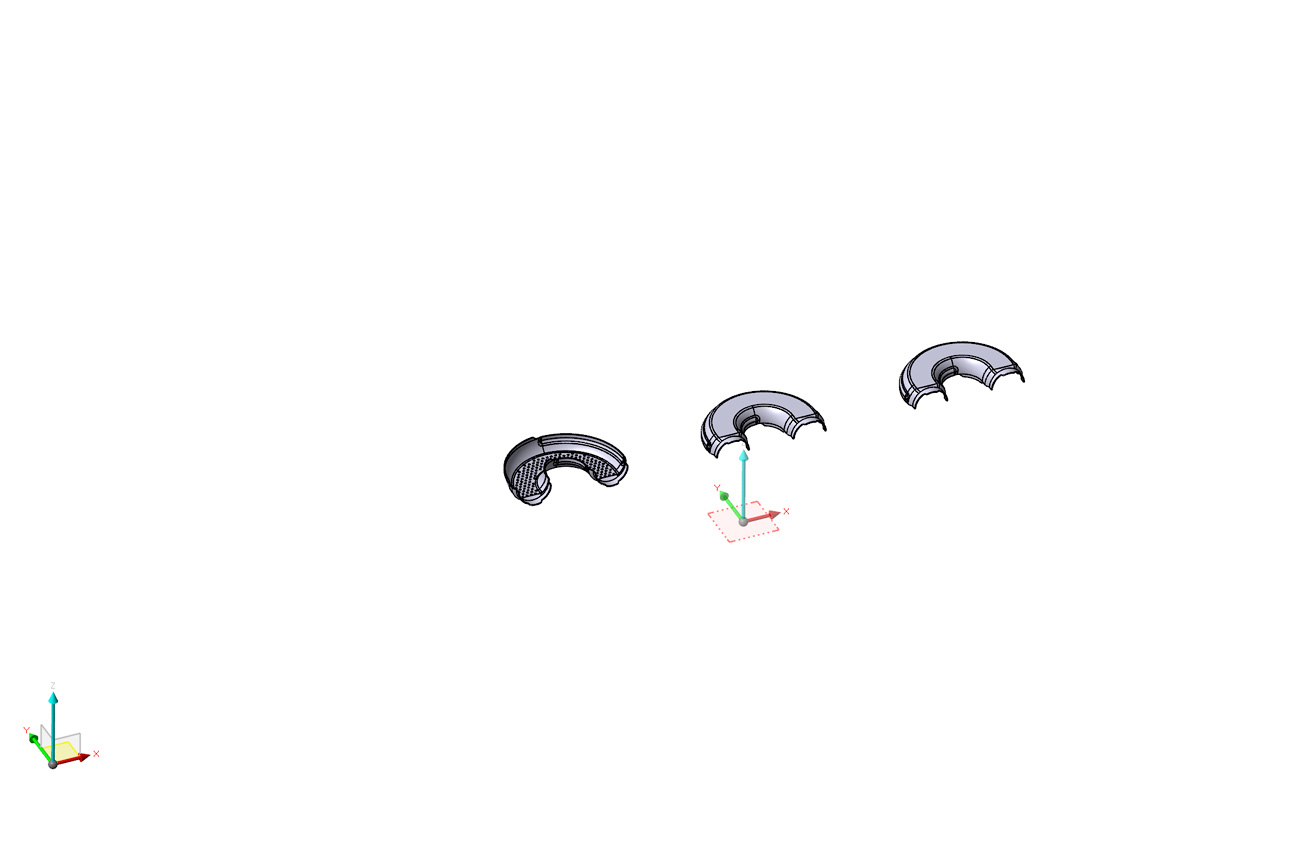

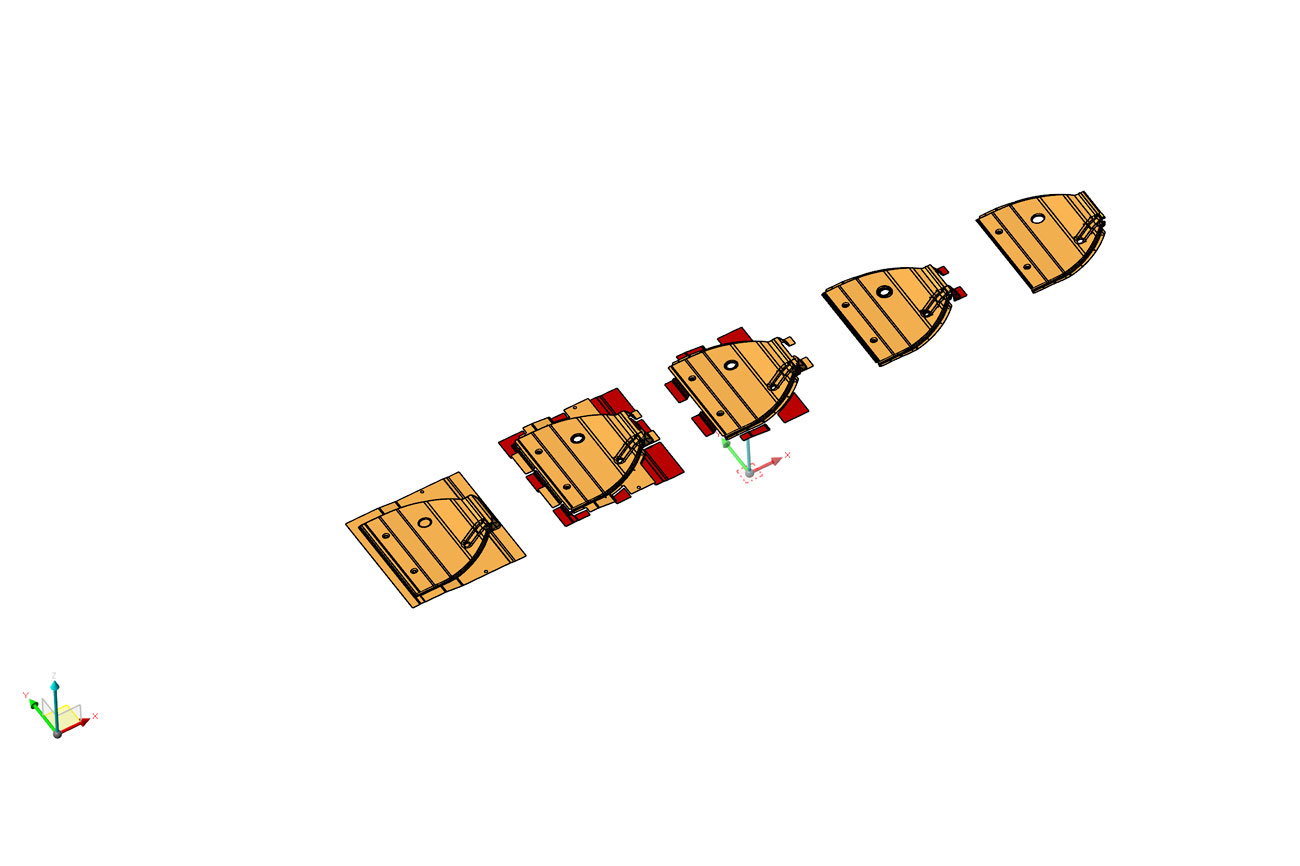

Methoden- bzw. Streifenplan

Als Grundlage unserer Werkzeugkonstruktionen erstellen wir detaillierte Steifen – bzw. Methodenpläne mit Hilfe spezialisierter Tools der VISI CAD Software. Eine Absicherung der Pläne erfolgt durch die Umformsimulation. Die Ergebnisse der Konstruktionsplanung liefern genaue Informationen für die spätere Fertigung und bilden die Grundlage der folgenden Solidkonstruktion. Der Planungsprozess umfasst u. a.

  • Optimierung des Materialeinsatzes
  • Prüfung der Herstellbarkeit
  • Einarbeitung von Überschnitten und Anpassungen
  • Integration von Gewindeschneideinheiten
  • Zuführung von Nietmuttern oder Nietbolzen
  • Vorbereitung der Solidkonstruktion nach Planfreigabe

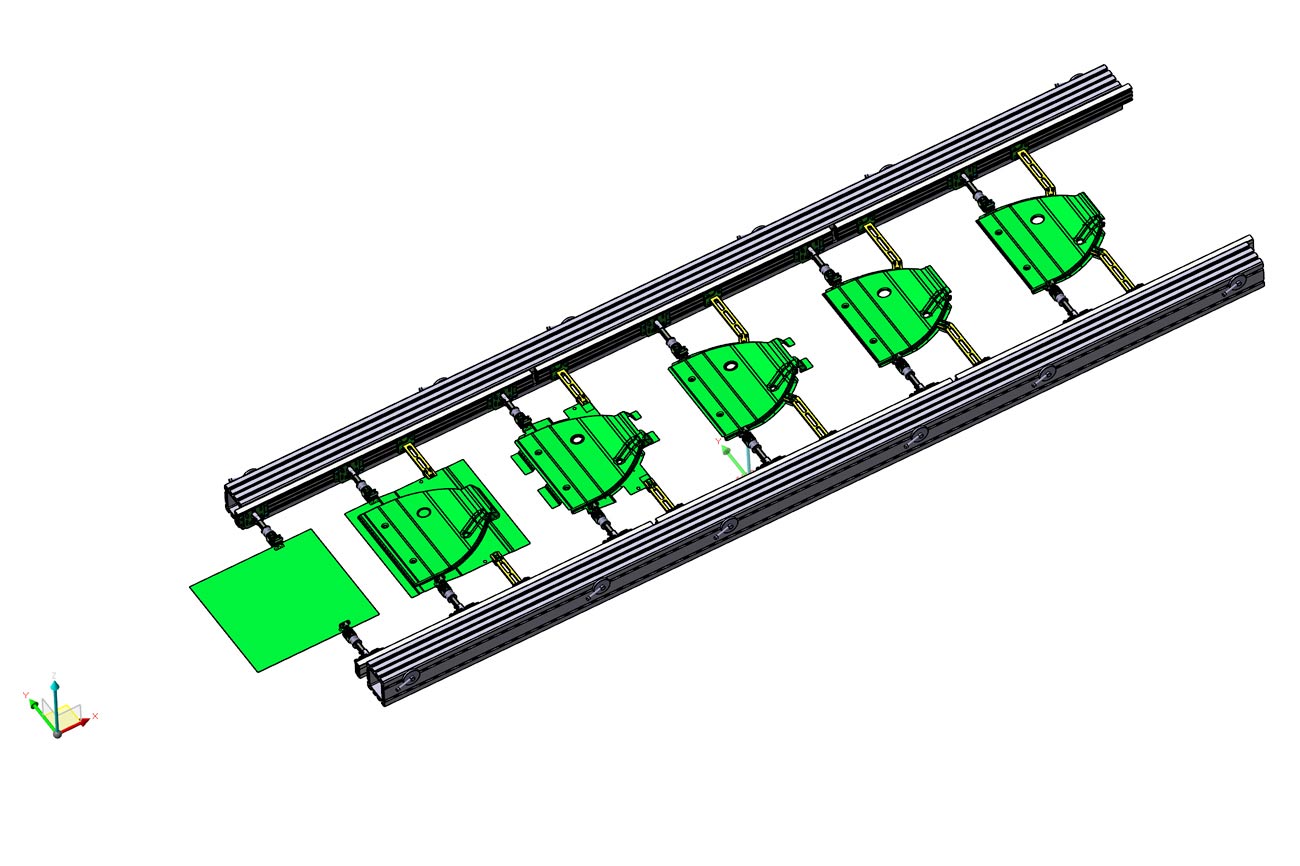

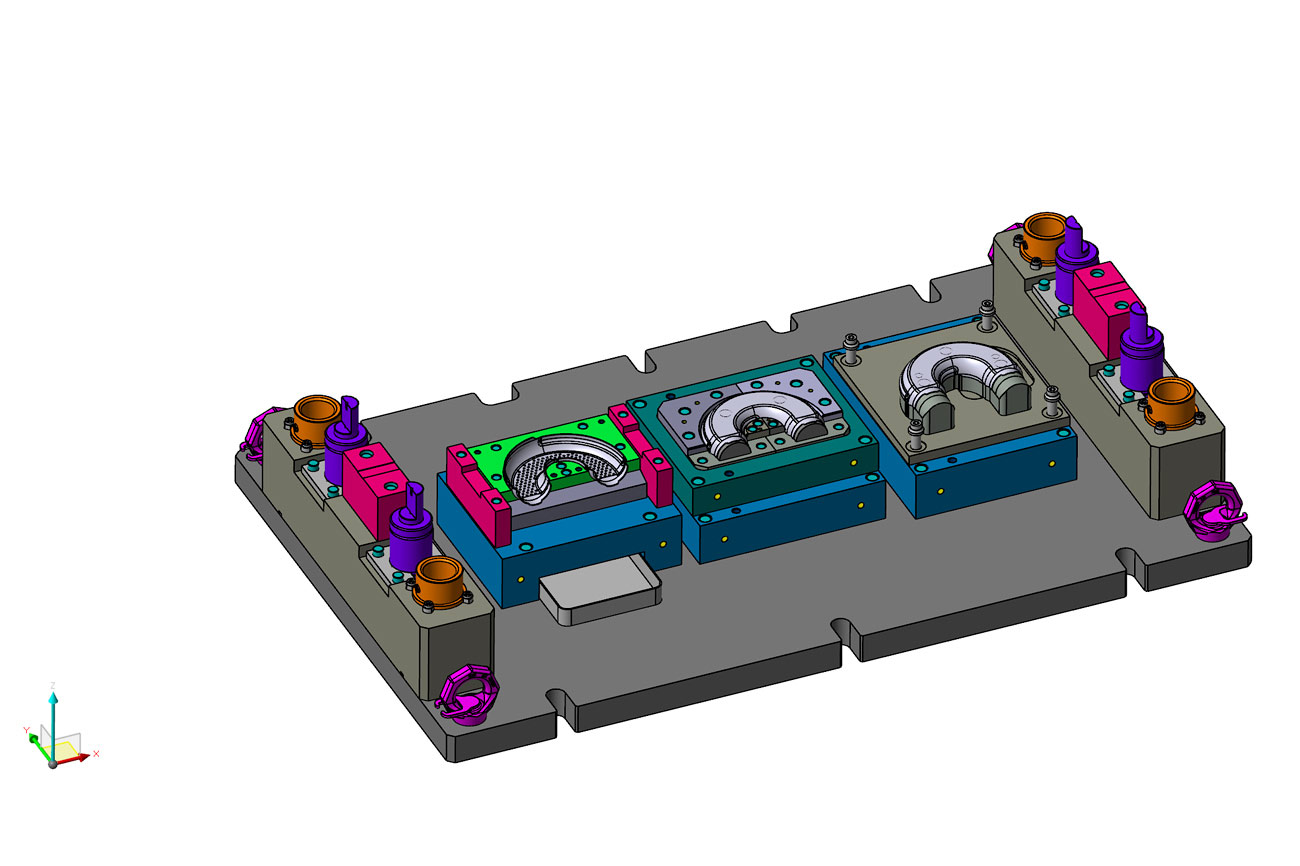

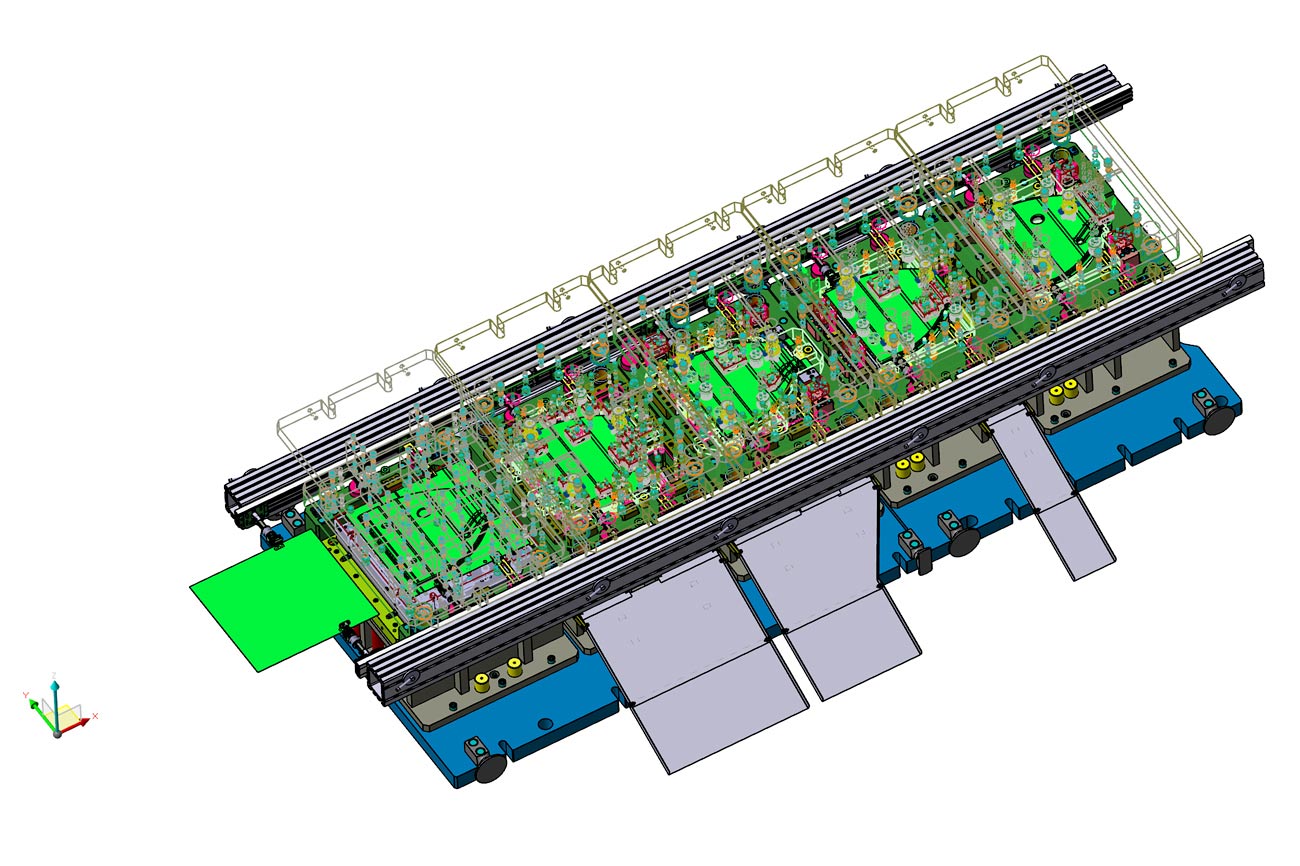

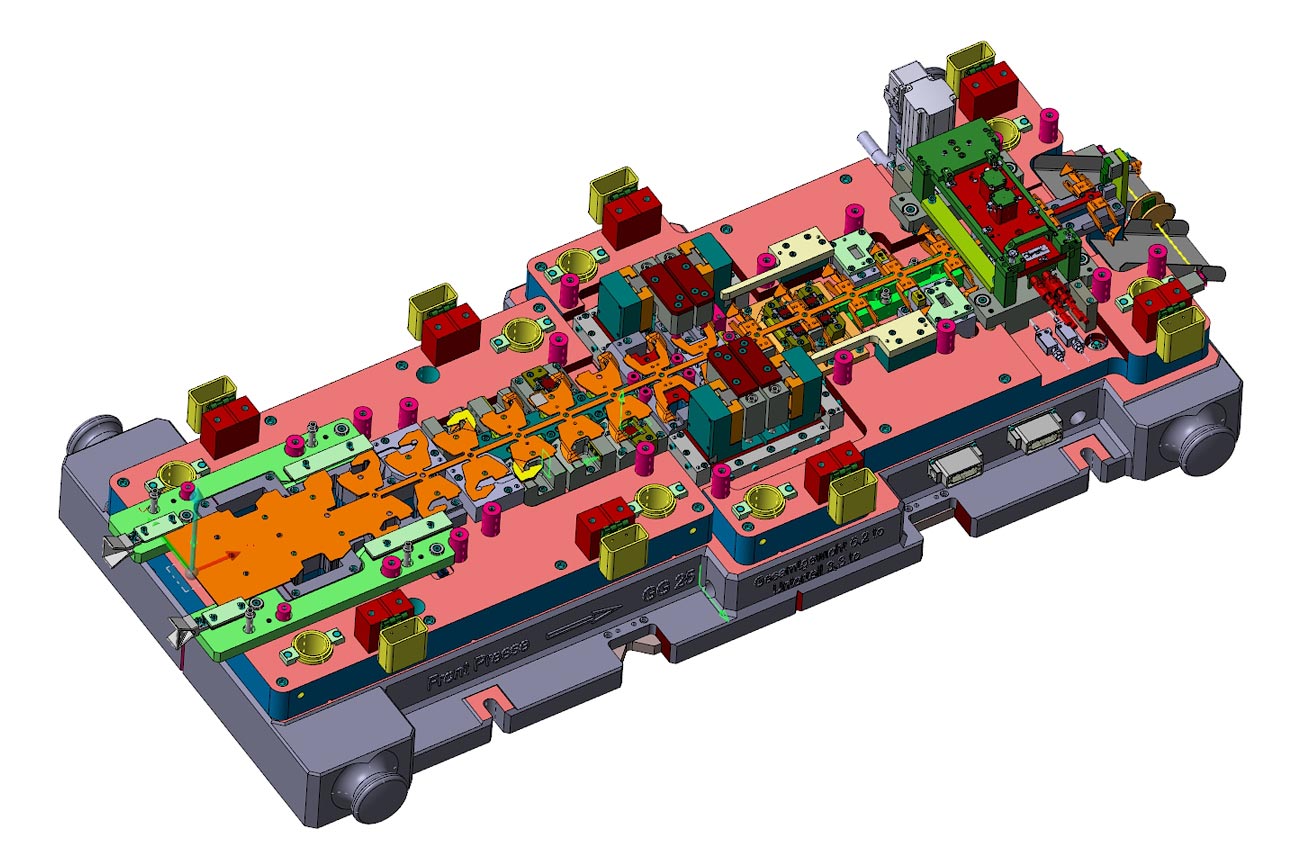

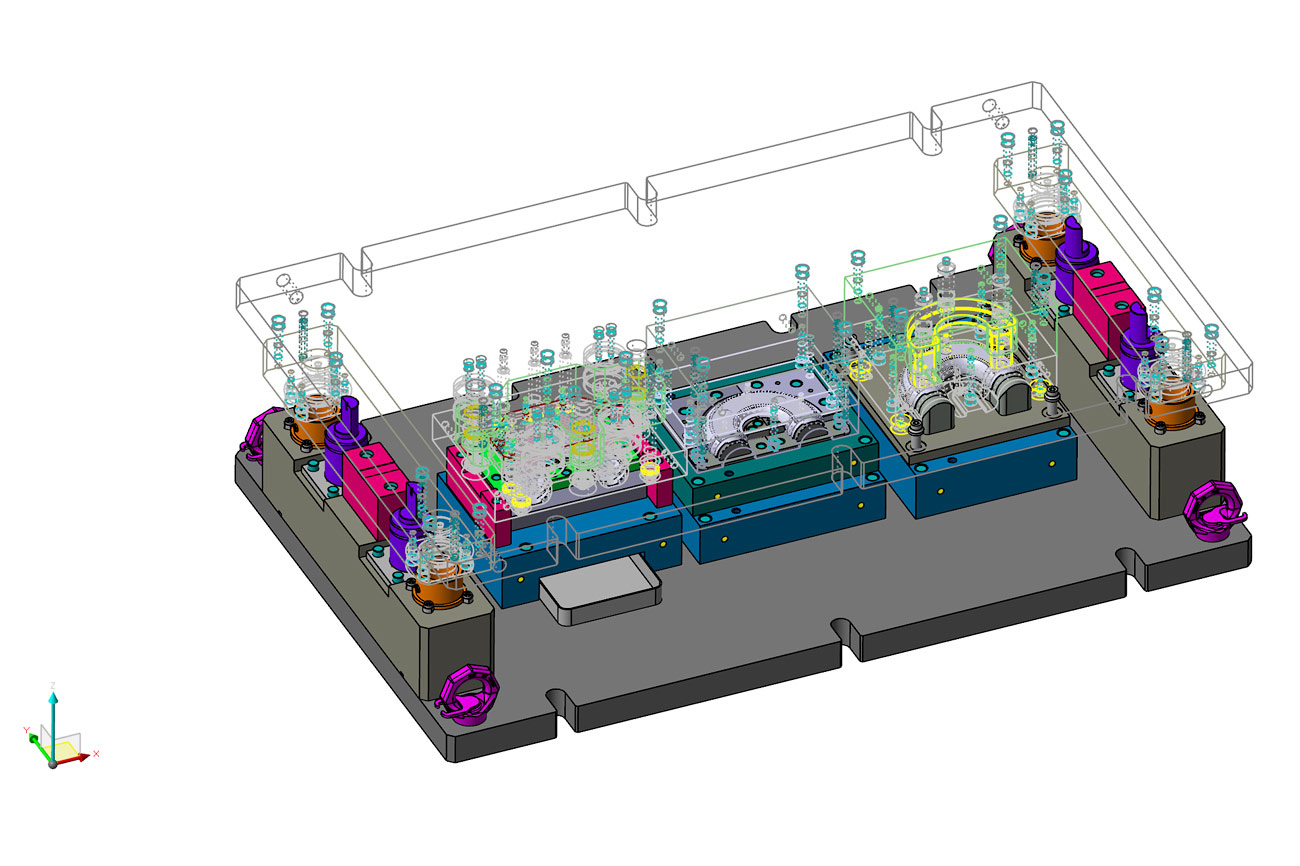

Solidkonstruktion

Umfangreiches Detailwissen, langjährige Erfahrung und der Einsatz moderner Software sind die Grundlagen für die Konstruktion auch komplexer Werkzeuge. Wir planen die Solidkonstruktion auf die vorgegebene Presse oder den Stanzautomaten. Dabei berücksichtigen wir alle Anschlussmaße und bringen Prüfelemente wie Vorschubkontrolle, Auswurfkontrolle oder Dopplungskontrolle ein. Schließlich werden die Einzelteile mit den erforderlichen Informationen versehen und eine Stückliste wird erstellt. Unser Spektrum umfasst die Konstruktion von

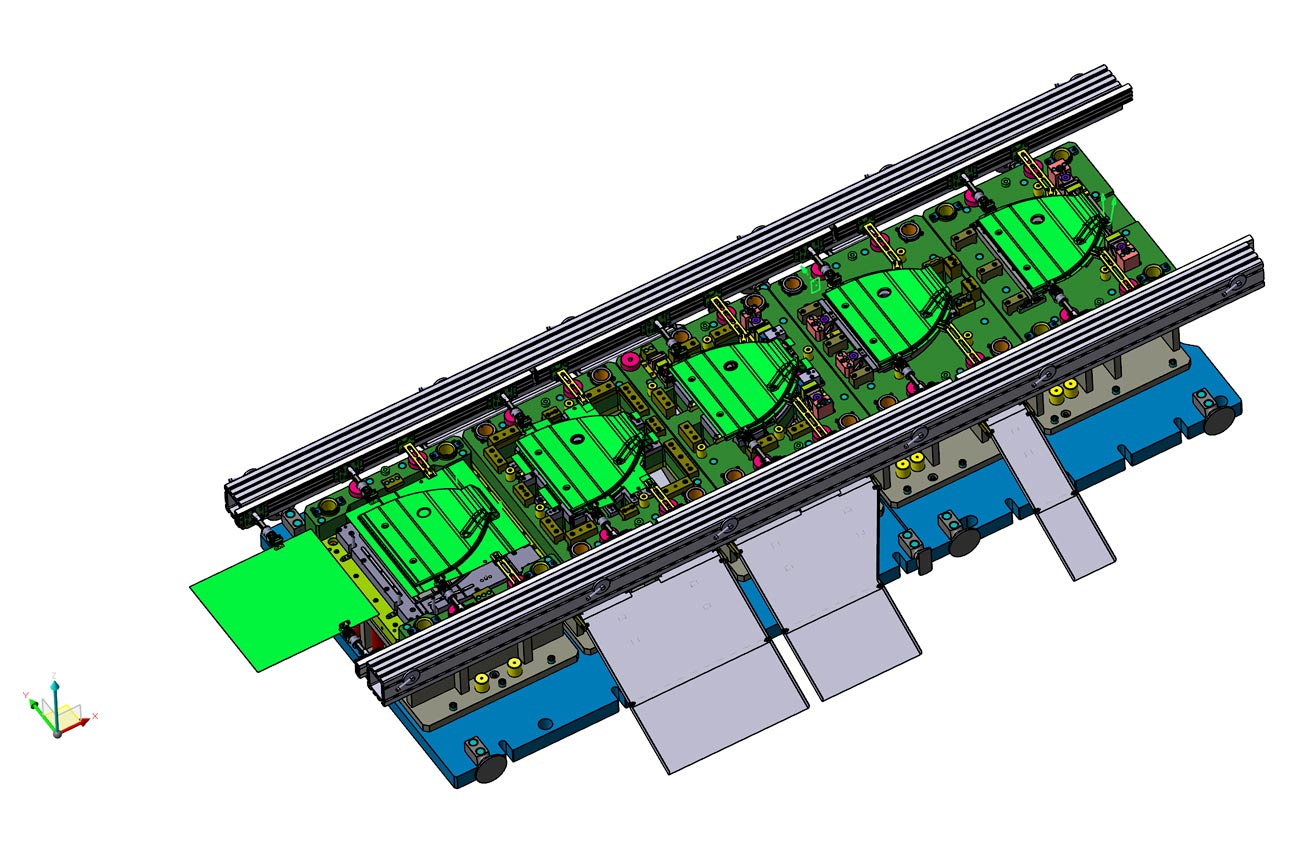

  • Werkzeugen: Folgeverbundwerkzeuge, Transferwerkzeuge, Entgratwerkzeuge, Formstanzwerkzeuge , Ziehwerkzeuge, Platinenschnitte
  • Vorrichtungen und Betriebsmitteln: Stanzvorrichtungen, Biegevorrichtungen, Poliervorrichtungen, Spannvorrichtungen, Mess- und Prüfvorrichtungen, Montagevorrichtungen

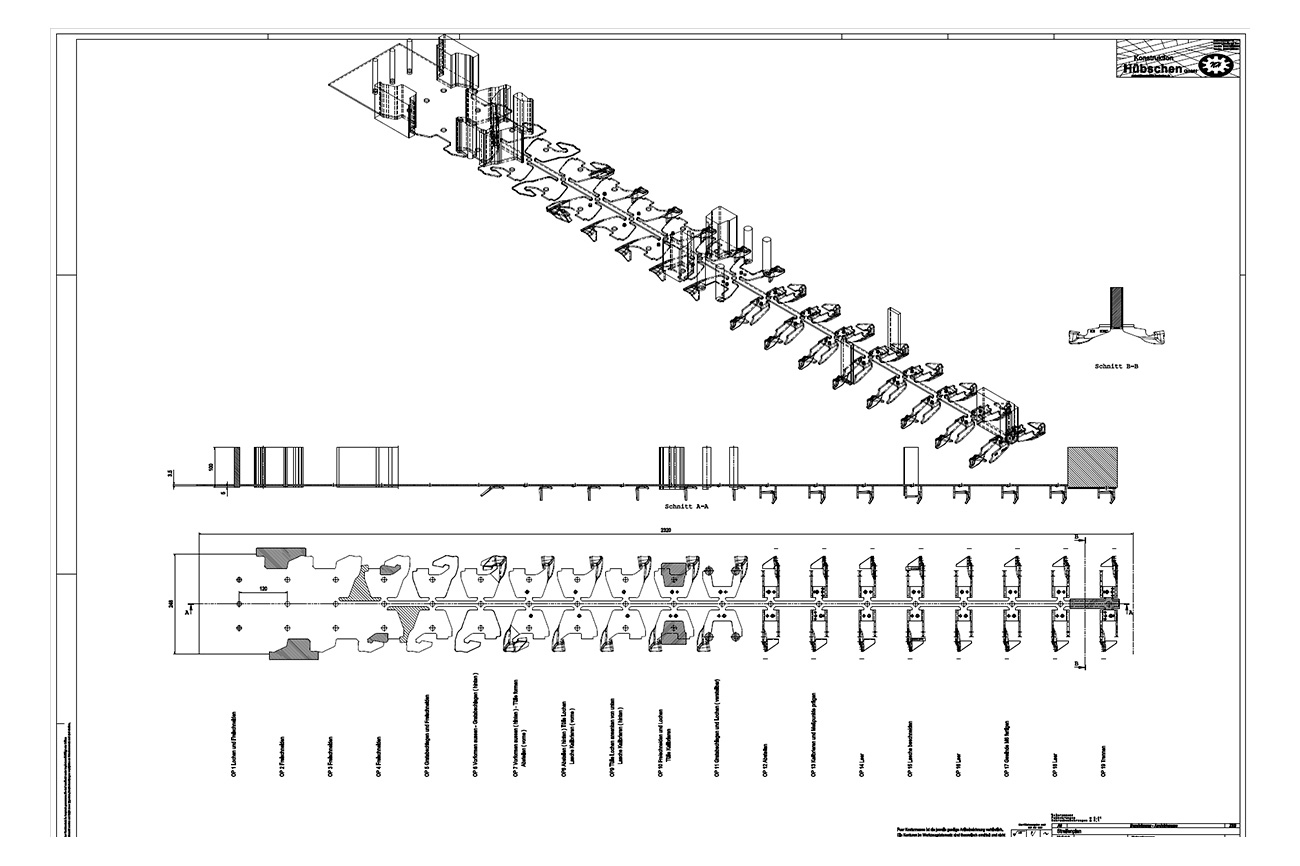

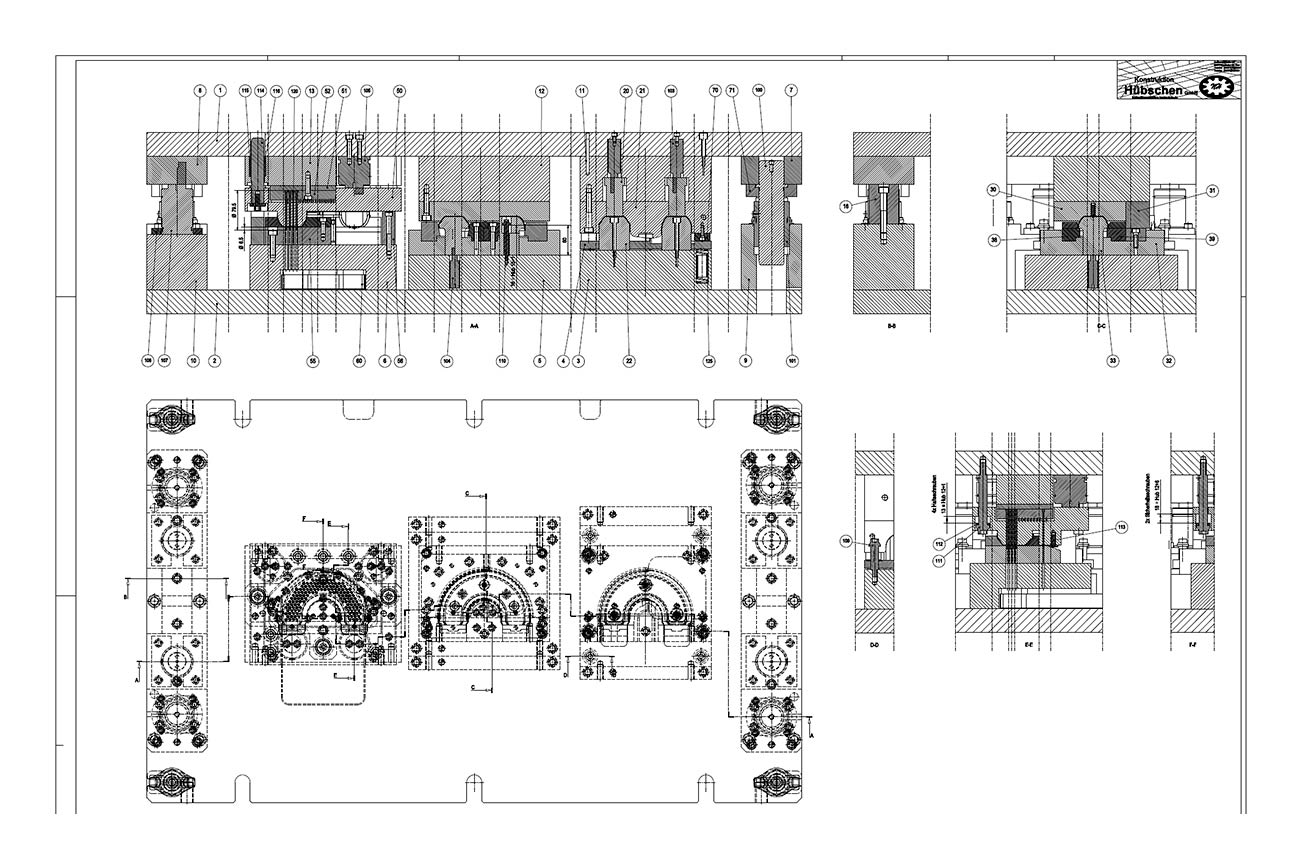

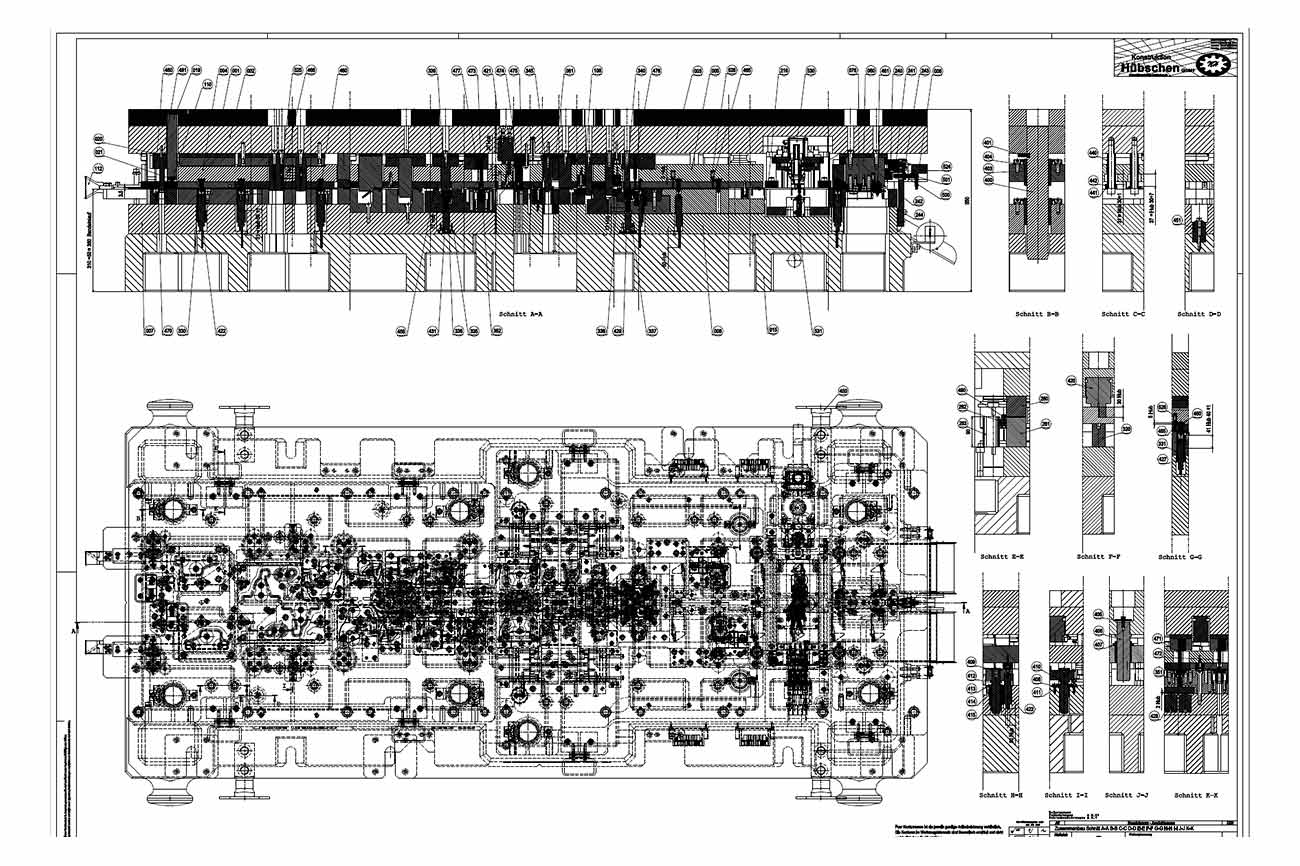

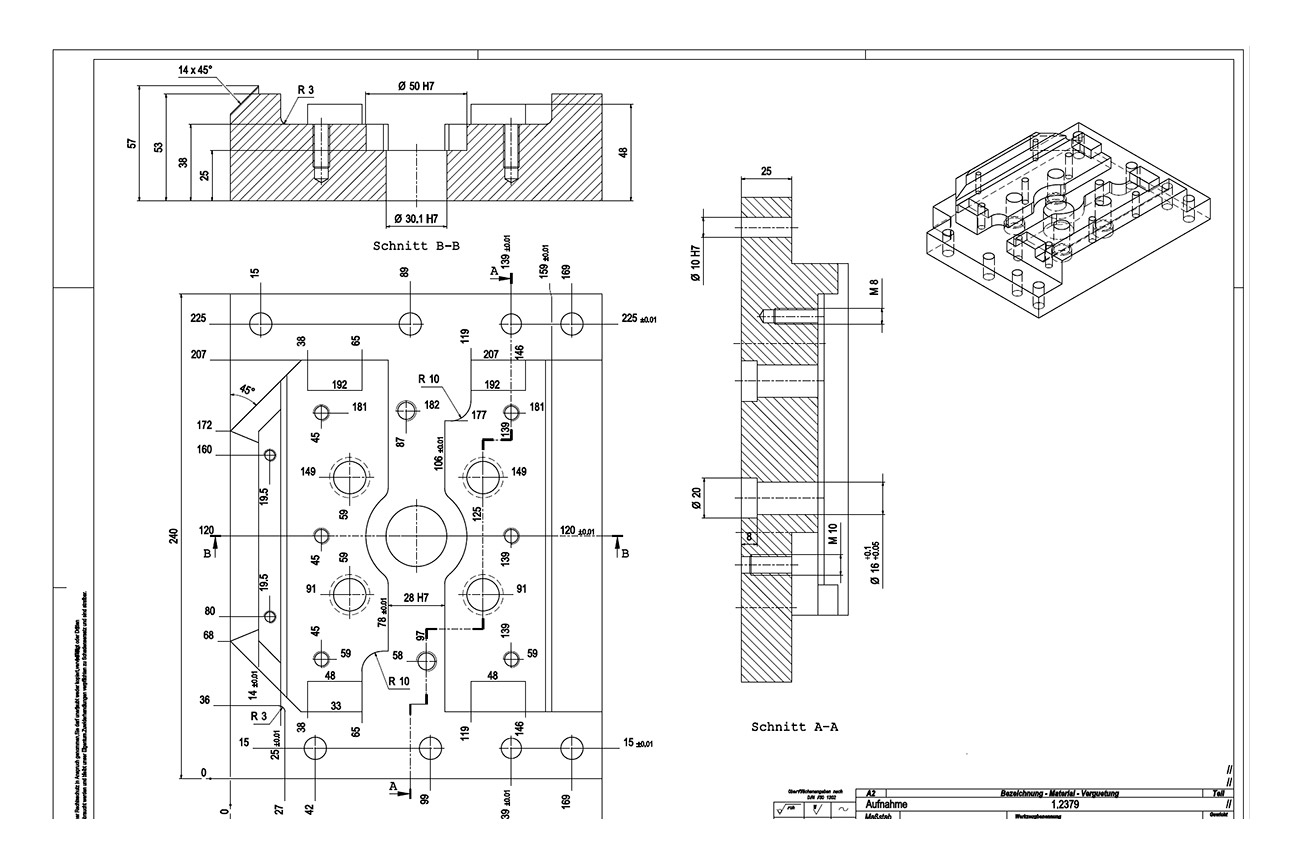

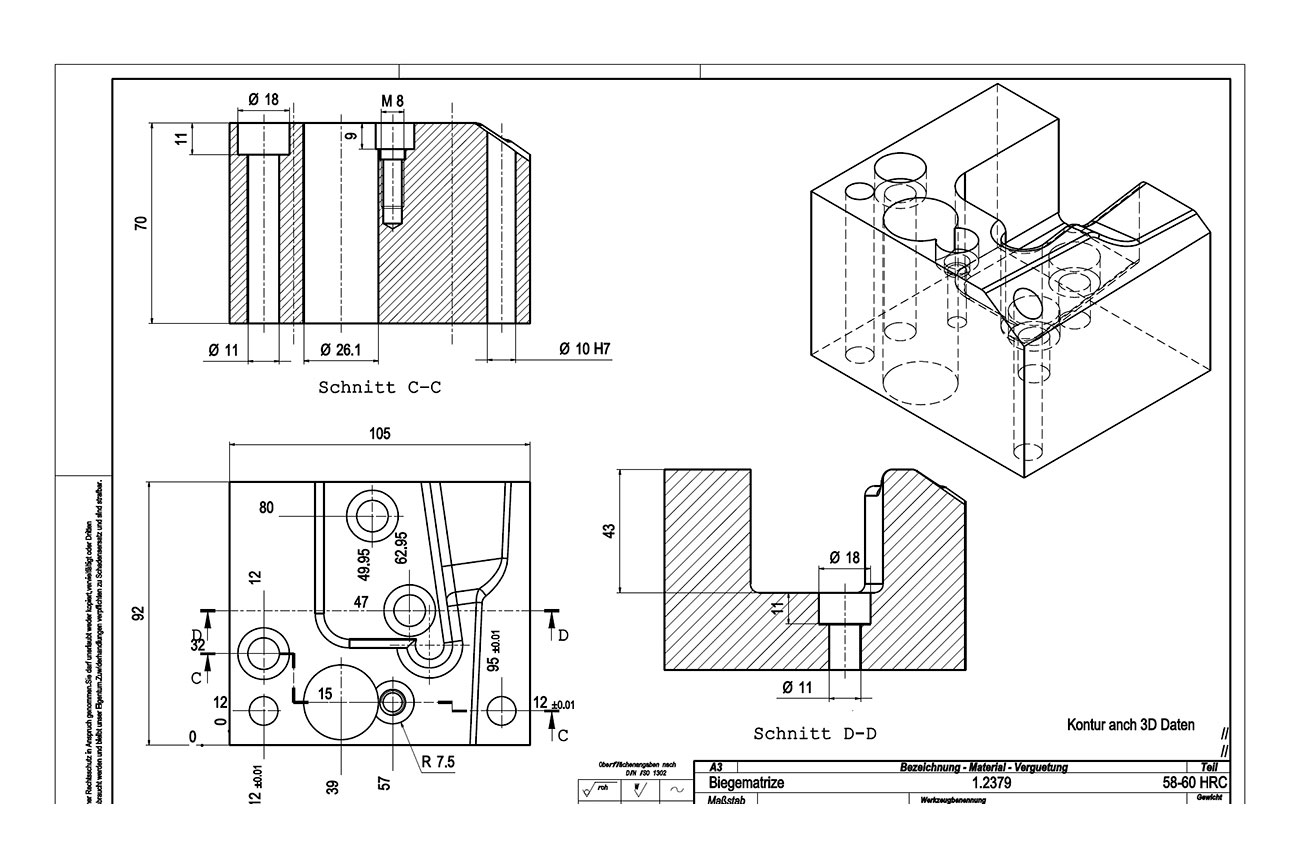

CAD-Daten und Zeichnungen

Bei der Zusammenstellung der Daten für die konstruierten Werkzeuge und Vorrichtungen schöpfen wir auch aus unserer langjährigen Erfahrung in der Produktion. So profitieren Sie von unserer Praxisnähe und der genauen Kenntnis der Produktionsabläufe – weit über die Projektvorgaben hinaus. Selbstverständlich setzen wir alle Schritte mit größtmöglicher Transparenz und in enger Koordination mit Ihren Fachabteilungen um. Die Lieferung von CAD-Daten und Zeichnungen umfasst u. a.:

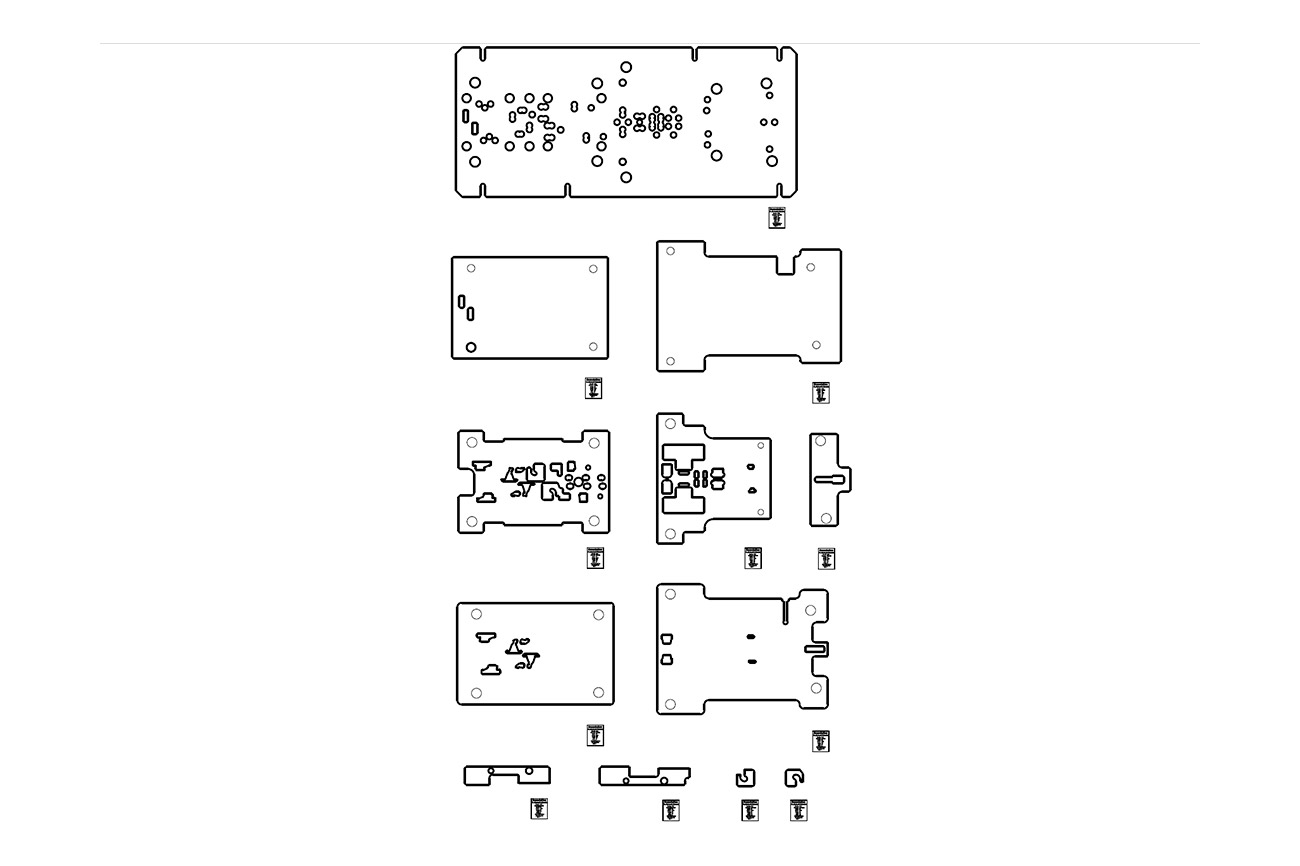

  • Lieferung von Brennschablonen und Stücklisten zur Materialbeschaffung

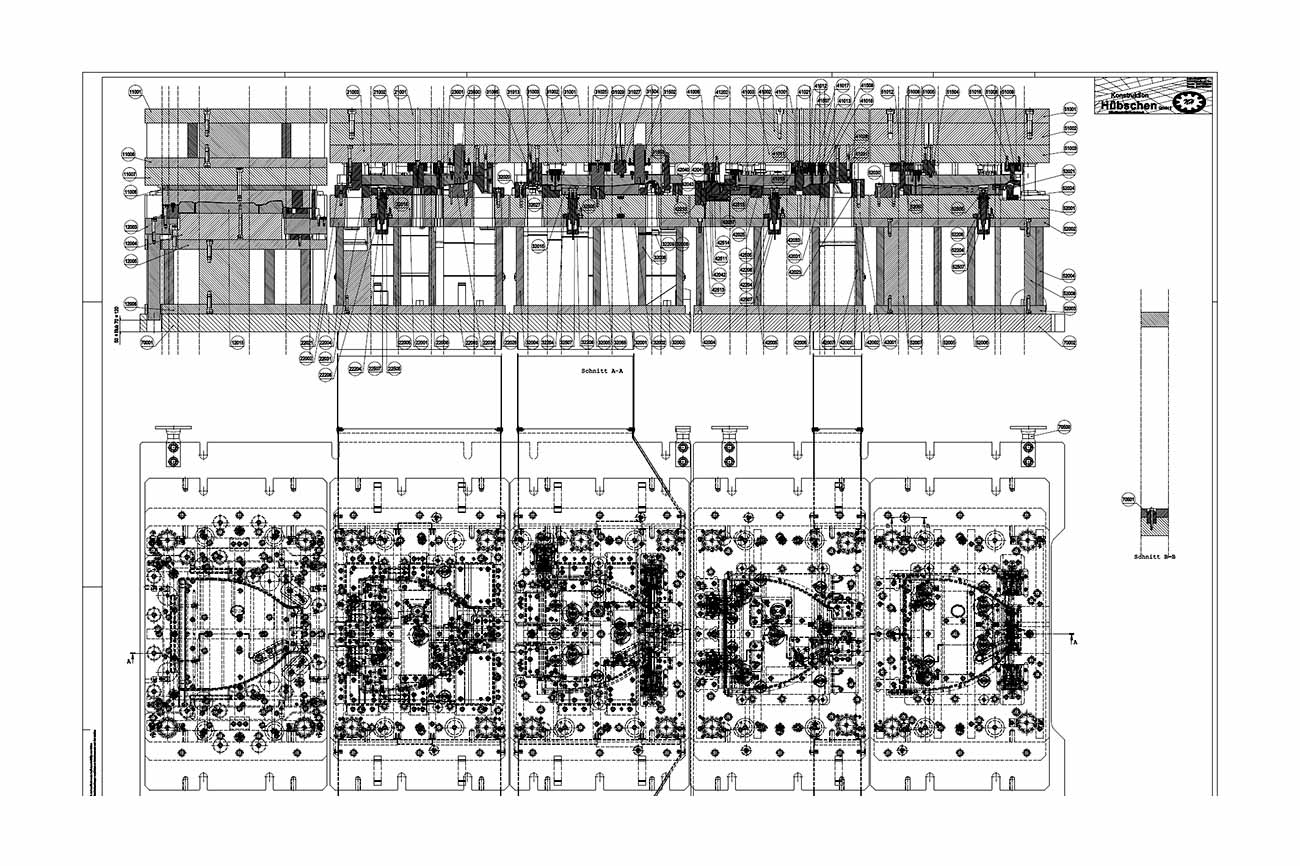

  • Ableitung einer Zusammenbauzeichnung mit Positionsnummern

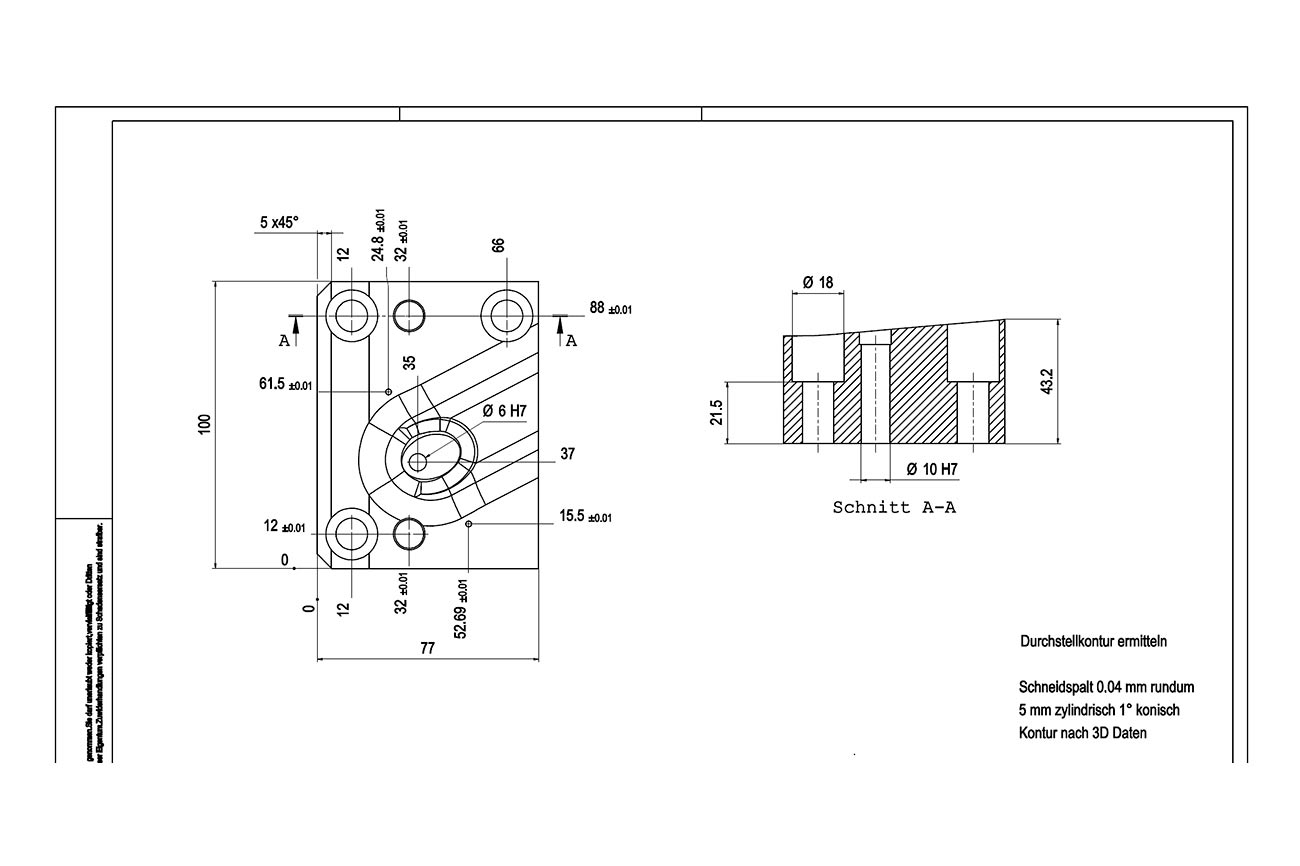

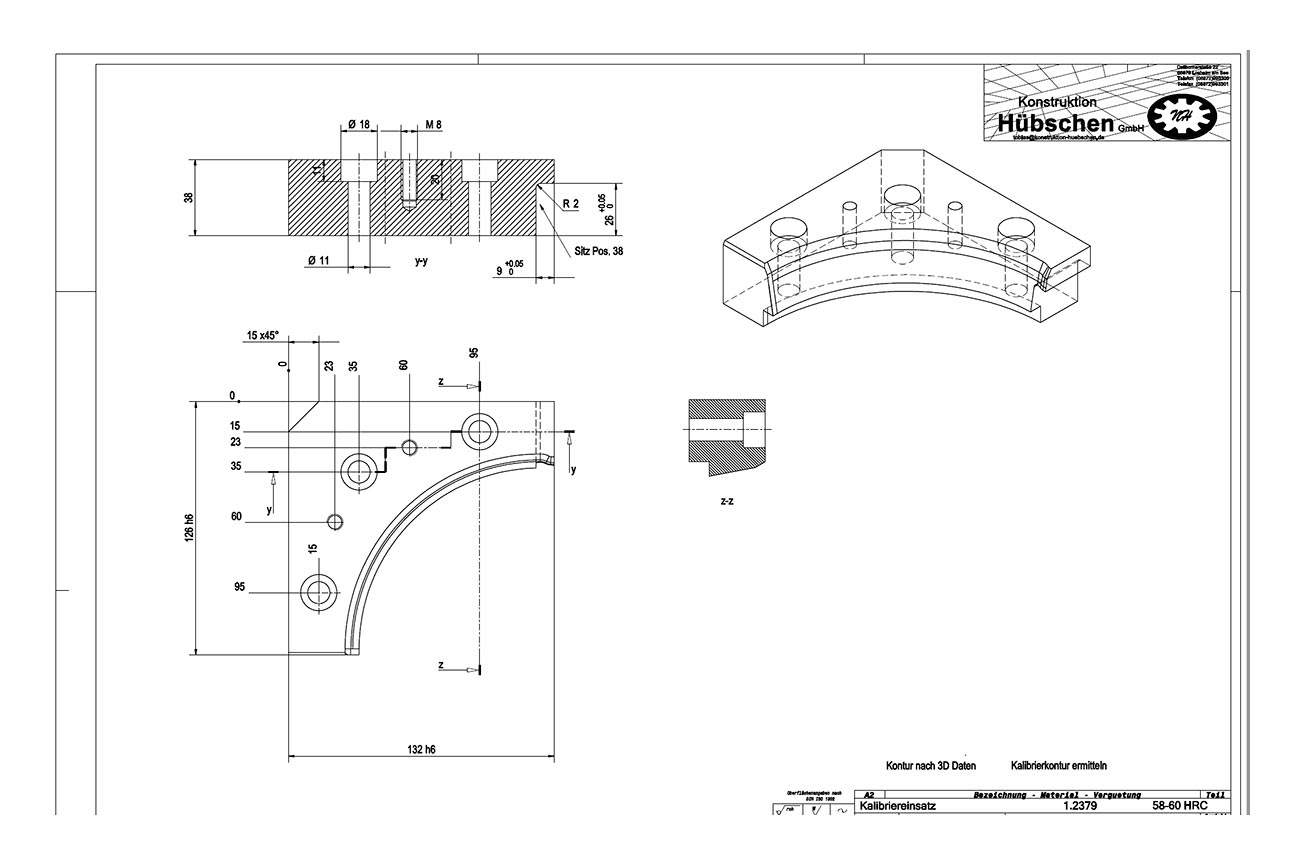

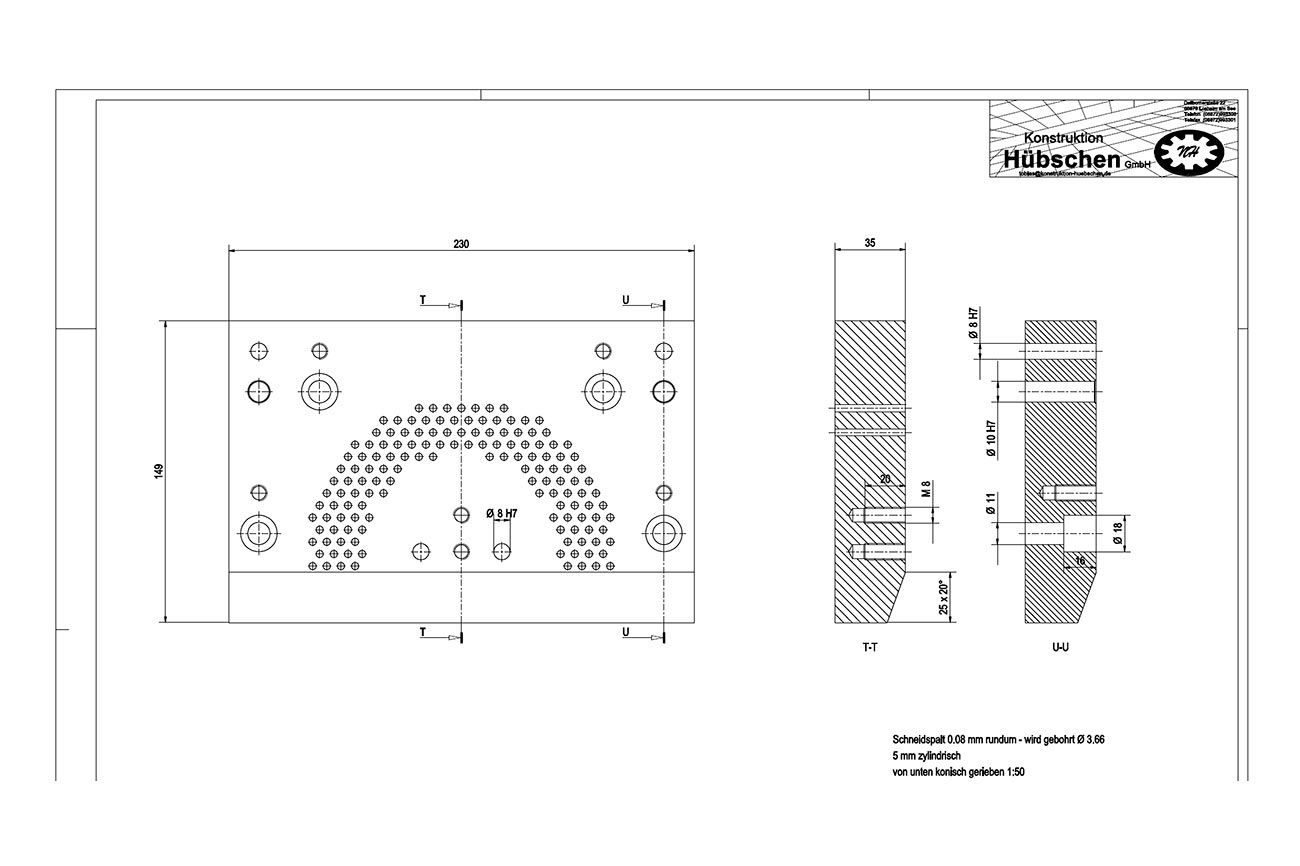

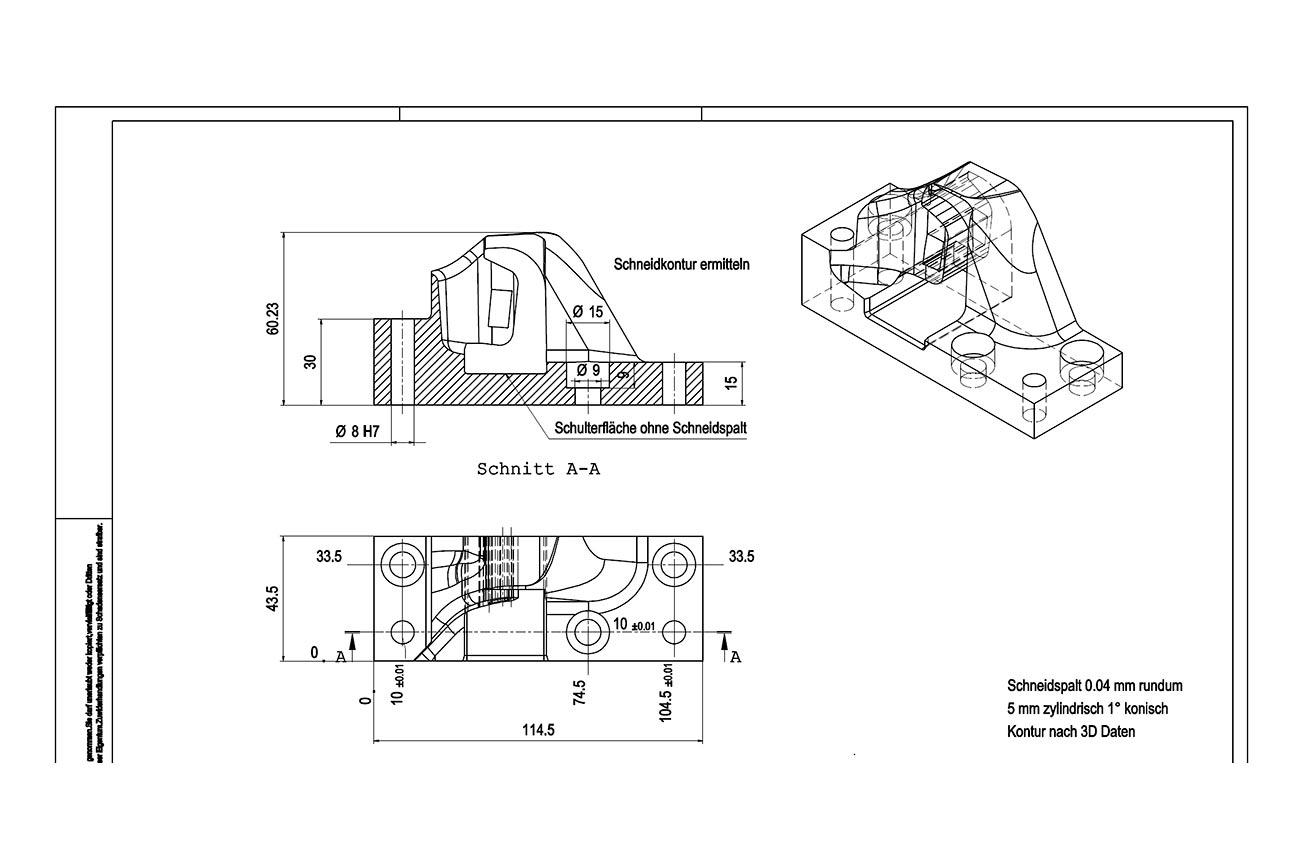

  • Fertigungsgerechte Bemaßung aller Einzelteile
  • Ergänzung aller notwendigen Informationen zu den Einzelteilen
  • Einfärbung von Einzelteilen bei Bedarf
